Accueil / Produit / Chaudière à huile thermique

Chaudière à mazout / gaz thermique série YY (Q) W

Chaudière à mazout / gaz
Modèle: Série YY (Q) W
Puissance thermique: 120-10000KW
Pression de conception: 0.8Mpa
Température de fonctionnement maximale: 320 ℃
Carburant: gaz naturel, GPL, GNL, GNC, biogaz, gaz urbain, huile diesel, pétrole lourd, pétrole et gaz.

Présentation du produit

Présentation du produit

La chaudière à huile chaude thermique de la série YY (Q) W est conçue comme une chaudière à économie d'énergie et sûre à installation rapide, elle présente les caractéristiques d'une température de conduction thermique élevée (320 ℃) et d'une faible pression de fonctionnement (0,8 MPa). L'huile de transfert de chaleur est pressurisée par une pompe à huile de circulation et mise en circulation dans un serpentin fermé de grand diamètre, puis transfère la chaleur à l'équipement à chauffer, puis retourne à la chaudière pour être chauffée à nouveau. Les gaz de combustion à haute température après combustion pénètrent dans le dispositif d'économie d'énergie (ou chaudière à chaleur résiduelle) conçu à la queue de la chaudière et utilisent la chaleur résiduelle pour générer de l'eau ou de la vapeur à haute température afin d'améliorer l'efficacité d'utilisation de la chaudière.

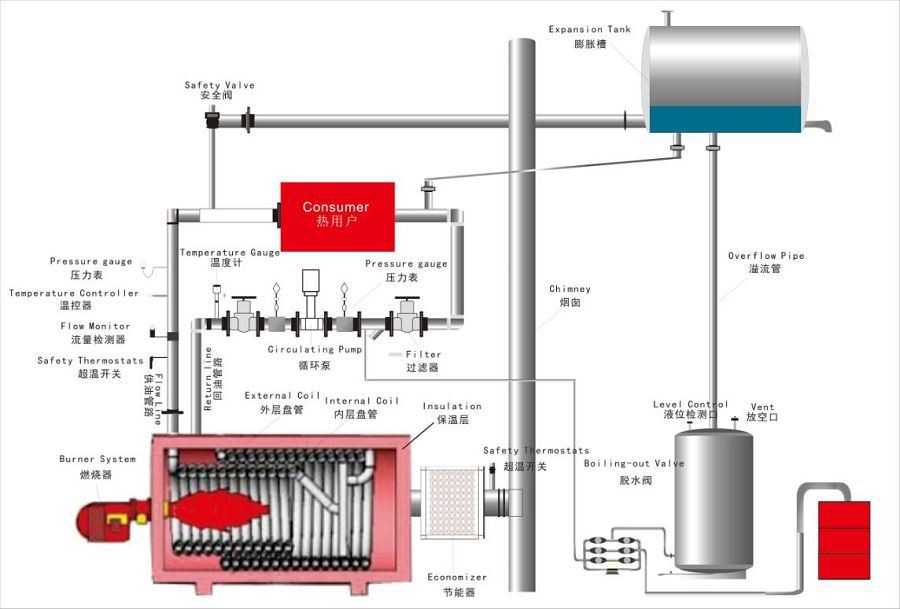

Tableau des produits

image001(001)

Paramètre de produit

Modèle	Puissance nominale (kw)	Pression nominale (MPa)	Efficacité thermique (%)	Température de sortie moyenne （℃）	Température de retour moyenne （℃）	Dimension L×W×H (m)	Poids (t)
YY (Q) W-700Y (Q)	700	0.8/1.0	≥93	320	280	3.2×2×2.1	4.9
YY (Q) W-1000Y (Q)	1000	0.8/1.0	≥93	320	280	3.5×2×2.1	5.2
YY (Q) W-1400Y (Q)	1400	0.8/1.0	≥93	320	280	4.5×2×2.3	6.2
YY (Q) W-2100Y (Q)	2100	0.8/1.0	≥93	320	280	5.4×2.4×2.6	10
YY (Q) W-3000Y (Q)	3000	0.8/1.0	≥93	320	280	6×2.5×2.8	13
YY (Q) W-4200Y (Q)	4200	0.8/1.0	≥93	320	280	7.1×3×3.2	18
YY (Q) W-6000Y (Q)	6000	0.8/1.0	≥93	320	280	8.1×3.2×3.5	26
YY (Q) W-7000Y (Q)	7000	0.8/1.0	≥93	320	280	9×3.4×3.7	30

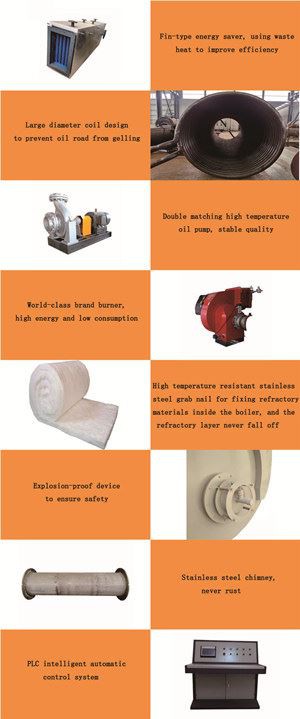

Avantages de performance

1. Haute efficacité, à bas prix
(1) L'équipement de combustion est personnalisé en fonction de différents carburants, toutes sortes de carburants peuvent être entièrement brûlés, haute efficacité, faible consommation et protection de l'environnement.
(2) Conception de bobine de grand diamètre, réduit la résistance à la circulation d'huile chaude, empêche la conduite d'huile de gélifier et fonctionne en toute sécurité.
(3) Économiseur d'énergie installé à l'extrémité de la chaudière, exploiter pleinement l'énergie thermique et améliorer l'efficacité thermique.
(4) Matériau d'isolation thermique résistant aux hautes températures, empêche la perte de chaleur.
2. Haute sécuritéopération, assurez-vous aucun danger pour la sécurité
(1) Système de contrôle de fonctionnement automatique intelligent PLC, avec des fonctions de protection imbriquées telles que la surpression, la surchauffe, le manque d'huile, la vitesse d'huile, les fuites électriques, l'état anormal de l'équipement électrique, etc.

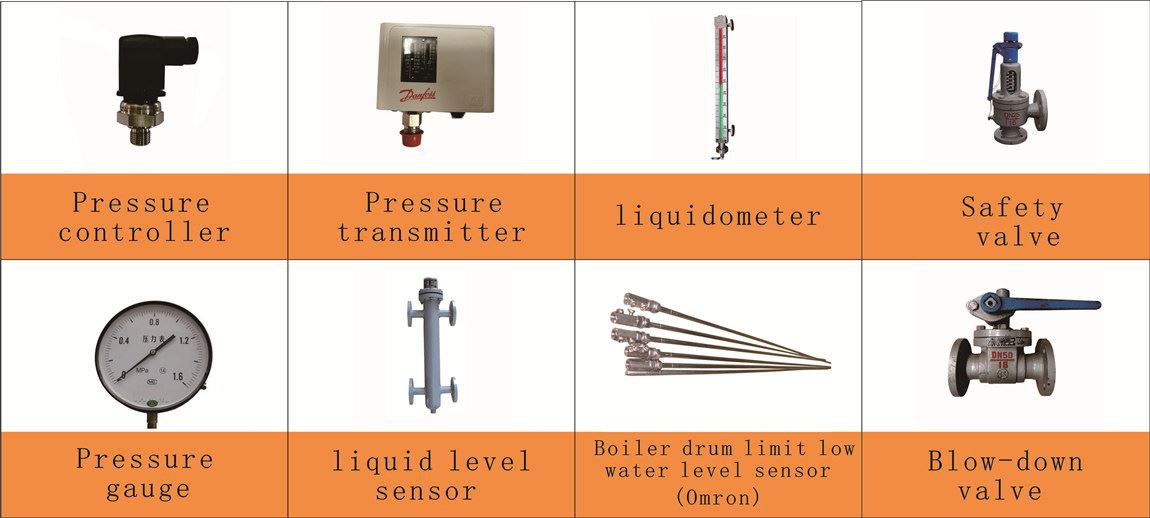

(2) Définissez un certain nombre de dispositifs de protection de sécurité, de soupapes de sécurité, de régulateurs de pression, de transmetteurs de pression, de manomètres, de contrôle de la température d'huile, d'extinction d'incendie à l'azote, etc.

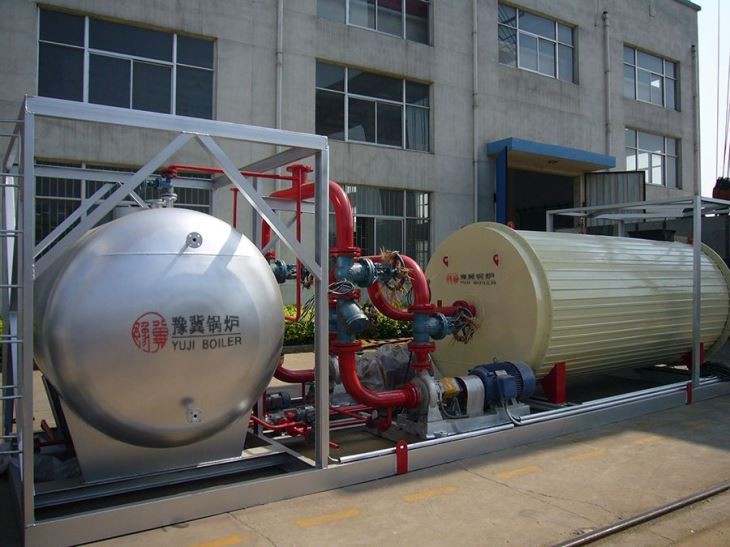

3. Assemblage rapide, installation simple
La chaudière et la machine auxiliaire sont une structure assemblée, un transport pratique, une installation simple, un cycle court
