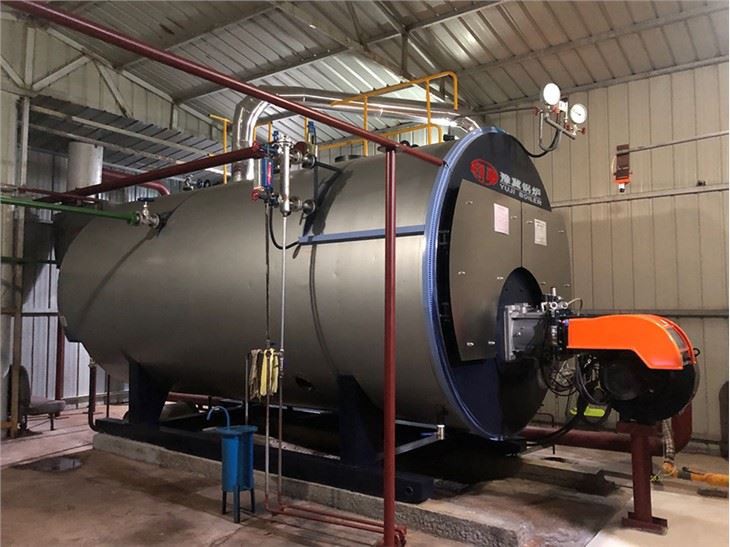

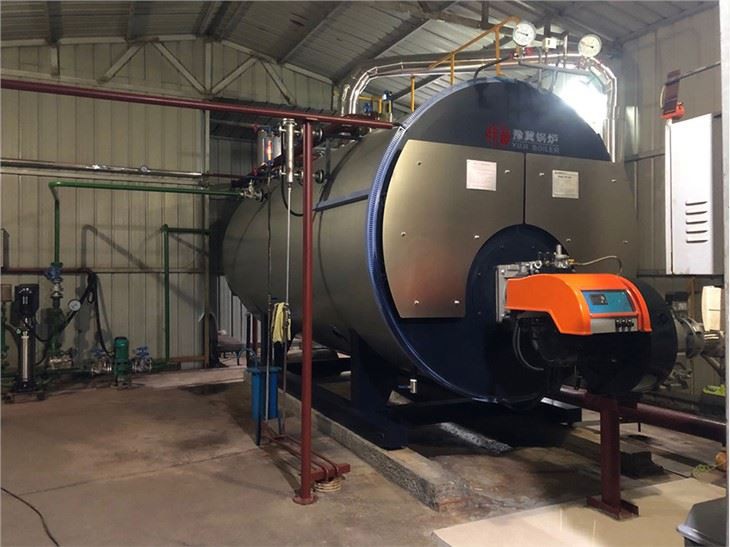

Chaudière à vapeur de 6000 kg alimentée au diesel par WNS en Chine

Chaudière à vapeur à condensation fioul / gaz
Modèle: Chaudières à vapeur industrielles de la série WNS
Capacité de vapeur: 0.5T / H-20T / H
Pression: 0.4Mpa ~ 2.5Mpa (personnalisable)
Carburant: gaz naturel, GPL, GNL, GNC, biogaz, gaz de ville, diesel, pétrole lourd, pétrole et gaz.

Présentation du produit

Présentation du produit:

La chaudière à combustion interne horizontale de la série WNS est une chaudière à coque de chaudière de type 3 passe chaudière à mazout / gaz.Une fois que le combustible est atomisé par le brûleur, la flamme est pleine du four à vagues et transfère la chaleur via la paroi du four, c'est le premier passage; la température élevée la fumée est collectée dans la chambre d'inversion puis entre dans le 2ème passage qui est la zone de faisceau de tubes rainurés; après la convection de chaleur, la température de l'air diminue progressivement et va vers la boîte à fumée avant et se tourne vers le 3ème passage, qui est la zone de faisceau de tubes lisse, puis entre dans la cheminée retour de la boîte à fumée et épuisé à l'atmosphère.

Détails du produit:

20200707162608ab45918b93b64d1ea7935ad543016aad

Paramètres techniques

Chaudière à vapeur au gaz naturel

Modèle	Évaporation nominale capacité (t / h)	Vapeur évaluée pression (Mpa)	Température de la vapeur (℃）	Efficacité thermique (％)	Consommation de carburant		Dimension (m)	Poids (t)
Modèle	Évaporation nominale capacité (t / h)	Vapeur évaluée pression (Mpa)	Température de la vapeur (℃）	Efficacité thermique (％)	Pétrole (kg / h)	Gaz (Nm³ / h)	Dimension (m)	Poids (t)
WNS1-0,7 / 1,0-Y (Q)	1	0.7/1.0	184	≥98.56	58	67	3.62×1.9×2.12	6.1
WNS2-1.0 / 1.25-Y (Q)	2	1.0/1.25	194	≥98.56	116	135	3.73×2.36×3.4	8.3
WNS4-1.0 / 1.25-Y (Q)	4	1.0/1.25	194	≥98.56	230	273	4.37×2.6×3.74	11
WNS6-1,25 / 1,6-Y (Q)	6	1.25/1.6	194	≥98.56	341	408	5.13×2.8×3.95	16
WNS8-1,25 / 1,6-Y (Q)	8	1.25/1.6	194	≥98.56	470	547	6.0×3.14×4.08	21
WNS10-1,25 / 1,6-Y (Q)	10	1.25/1.6	194	≥98.56	573	681	6.09×3.2×4.52	25
WNS15-1,25 / 1,6-Y (Q)	15	1.25/1.6	194	≥98.56	872	1019	7.8×3.46×3.54	46

Nos avantages

1.Haute efficacitéfonctionnement, économiser du carburant, réduire les coûts
(1) La chaudière à vapeur au mazout adopte une conception de four ondulé de grand diamètre
(2) Le tube ondulé en spirale renforce la perturbation des gaz de combustion, efficacité de transfert de chaleur élevée
(3) Équipé d'un économiseur, utilisez pleinement la chaleur des gaz de combustion, diminuez la température de la fumée d'échappement, l'efficacité thermique pourrait être augmentée jusqu'à 98%.
(4) La chaudière doit utiliser un panneau de silicate d'aluminium pour la conservation de la chaleur, une faible perte de chaleur.
2.Haute sécurité, fonctionnement entièrement automatique
(1) Adopte une armoire de commande intelligente entièrement automatique PLC et un programme de protection de verrouillage, a la fonction de protection contre la pénurie d'eau, la surpression, la surchauffe, les fuites de gaz, l'extinction des flammes, les fuites électriques et l'absence de phrase ou la surcharge du moteur, etc.
(2) Équipé d'un dispositif antidéflagrant, qui peut libérer la pression instantanément lorsqu'elle explose dans le four pour assurer un fonctionnement sûr.
3.Spécialconception de sécurité
Le dispositif de sécurité du capteur de niveau d'eau limite est intégré dans le tambour, détecte directement le niveau d'eau dans la fournaise.En théorie, il n'y aura pas de pénurie d'eau.
4.Faiblele coût d'exploitation
(1) Adopte la dernière technologie brevetée, le corps de la chaudière est soudé automatiquement à 100%, avec une haute qualité, une longue durée de vie et un faible taux de maintenance.
(2) Marque de renommée mondiale, efficacité de combustion élevée, économie de carburant et faible coût d'exploitation.
5.Facileinstallation
La chaudière est une structure assemblée, avec un temps d'installation court et une petite occupation de l'espace.
