Chaudières à vapeur à double tambour à tube d'eau de type SZS D
Chaudière à vapeur SZS pétrole / gaz
Modèle: Chaudières à vapeur industrielles de la série SZS
Capacité de vapeur: 6T / H-20T / H
Pression: 1.0Mpa ~ 2.5Mpa (personnalisable)
Carburant: gaz naturel, GPL, GNL, GNC, biogaz, gaz de ville, diesel, pétrole lourd, pétrole et gaz.
Présentation du produit
一. Introduction:

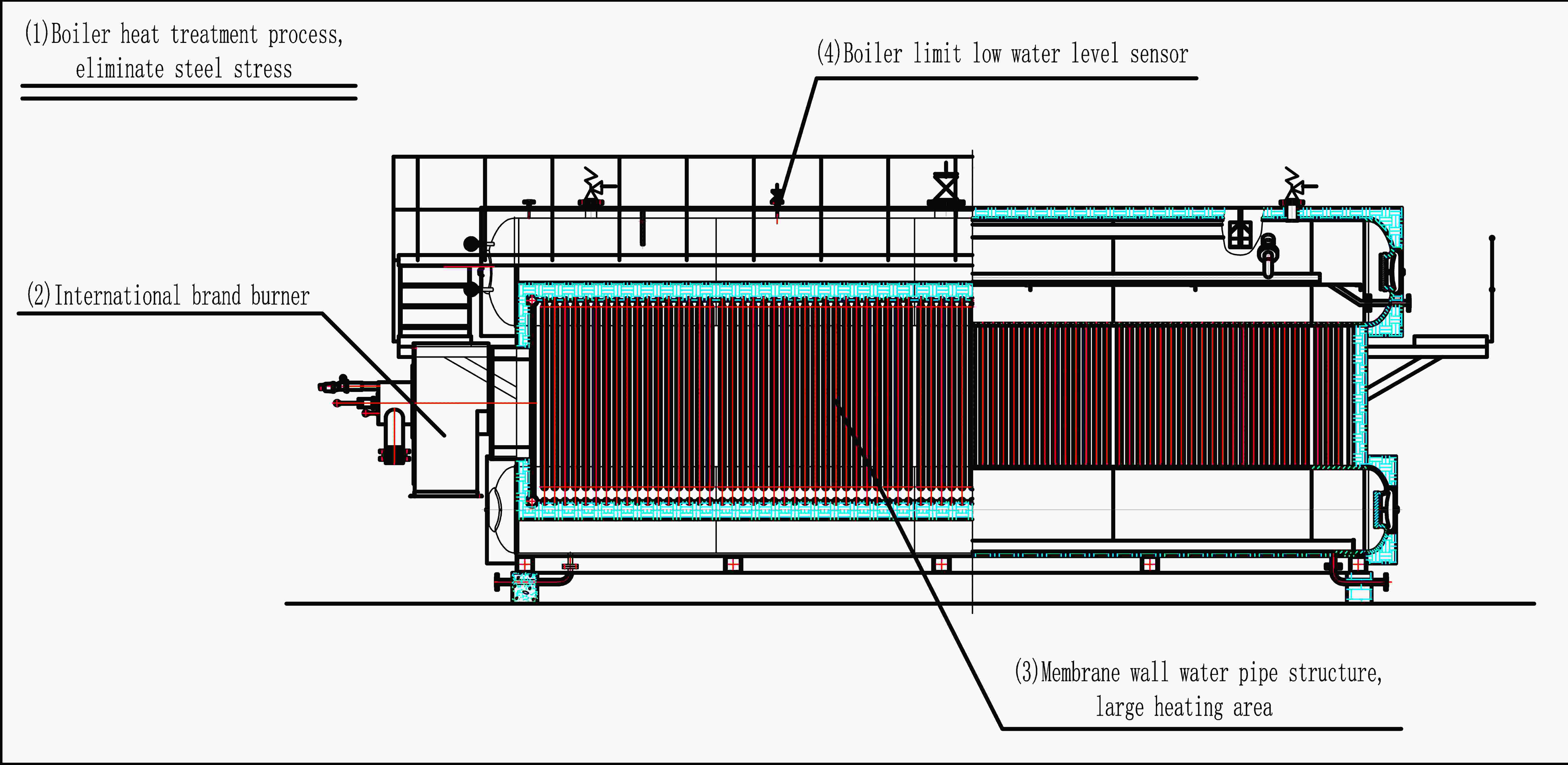

La structure des chaudières de la série SZS est un agencement de type D de doubles tambours supérieur et inférieur. La surface de chauffage par convection est composée de tuyaux d'eau à membrane dense entre les fûts. Il a les caractéristiques d'un rendement thermique élevé, d'une grande zone d'absorption de chaleur, d'une forte capacité de surcharge, d'un fonctionnement sûr et stable.
Conseils importants: Nous pouvons personnaliser la chaudière pour vous en fonction du combustible, de la capacité de vapeur et de la pression de vapeur dont vous avez besoin.
Graphique
Paramètres techniques
Chaudière à vapeur de gaz de pétrole | ||||||||
Modèle | Vapeur évaluée capacité (t / h) | Vapeur évaluée pression (Mpa) | Température de la vapeur (℃) | Efficacité thermique (%) | Pétrole (kg / h) | Gaz (Nm³ / h) | Dimension (m) | Poids (t) |
WNS1-0,7 / 1,0-Y (Q) | 1 | 0.7/1.0 | 194 | ≥98.36 | 61 | 73 | 3.2×1.9×2.2 | 4.9 |
WNS2-1.0 / 1.25-Y (Q) | 2 | 1.0/1.25 | 194 | ≥98.36 | 121 | 145 | 4.2×2.3×2.5 | 8 |
WNS3-1.0 / 1.25-Y (Q) | 3 | 1.0/1.25 | 194 | ≥98.36 | 182 | 217 | 4.5×2.1×2.4 | 9 |
WNS4-1.0 / 1.25-Y (Q) | 4 | 1.0/1.25 | 194 | ≥98.36 | 243 | 289 | 5.0×2.3×2.6 | 11 |
WNS6-1,25 / 1,6-Y (Q) | 6 | 1.25/1.6 | 194 | ≥98.36 | 367 | 435 | 5.4×2.4×2.7 | 18.6 |
WNS10-1,25 / 1,6-Y (Q) | 10 | 1.25/1.6 | 194 | ≥98.36 | 601 | 735 | 6.3×2.7×3.2 | 20.5 |
WNS15-1,25 / 1,6-Y (Q) | 15 | 1.25/1.6 | 194 | ≥98.36 | 906 | 1101 | 8.9×3.4×3.6 | 42 |
WNS20-1,25 / 1,6-Y (Q) | 20 | 1.25/1.6 | 194 | ≥98.36 | 1211 | 1467 | 7.8×3.6×4.0 | 52 |
三 、 Avantages de performance
1. Opération à haute efficacité, économiser du carburant et réduire les coûts
(1) La conception du four ondulé de grand diamètre, propice à la combustion complète du carburant, améliore l'efficacité de la combustion
(2) Adoptez une structure de tuyau de fumée ondulée à trois passes, une grande zone de chauffage, un flux rotatif de gaz de combustion, une efficacité de transfert de chaleur élevée
(3) L'économiseur d'énergie de type ailette est disposé à l'extrémité de la chaudière,
augmente la surface de chauffage, absorbe la chaleur résiduelle des gaz de combustion et améliore l'efficacité thermique jusqu'à 98%
(4) Matériau isolant en silicate d'aluminium résistant aux hautes températures spécialement sélectionné pour éviter les pertes de chaleur
(5) Prise en charge des brûleurs de marque de classe mondiale, protection de l'environnement, faible consommation et haute efficacité
2. Fonctionnement automatique à haute sécurité et intelligent pour assurer de faibles pannes
(1) Le système de contrôle de fonctionnement automatique intelligent PLC avec des fonctions complètes a des fonctions de protection imbriquées telles que la surpression, la surchauffe, le manque d'eau, la détection de fuite de carburant, la protection anti-extinction, les fuites électriques et l'état anormal de l'équipement électrique, etc.
(2) Équipé de la protection d'alimentation en carburant de première classe du monde GG
système, y compris les filtres, les dispositifs de détection de fuites, les régulateurs de pression, les électrovannes pour assurer la sécurité du carburant.
(3) Plusieurs dispositifs de protection de sécurité, soupapes de sécurité, niveau d'eau
alarmes de capteur, contrôleurs de pression, transmetteurs de pression, manomètres, etc.
(4) Équipé d'un dispositif antidéflagrant, qui peut libérer la pression instantanément lorsqu'elle explose dans le four pour assurer le fonctionnement en toute sécurité de la chaudière.
3. Conception de sécurité spéciale
(1) Le dispositif de sécurité du capteur de niveau d'eau limite est intégré dans le tambour, détecte directement le niveau d'eau dans la fournaise et il n'y aura jamais d'accident de pénurie d'eau.
(2) Le corps de la chaudière adopte l'ensemble du processus de traitement thermique pour éliminer la contrainte de l'acier et fonctionner en toute sécurité.
4. Faible coût d'exploitation
(1) Adoptez plusieurs technologies brevetées, le corps de la chaudière est automatiquement soudé à 100% avec une haute qualité, une longue durée de vie et un faible taux de maintenance.
(2) Adoptez une machine auxiliaire de marque de classe mondiale, une efficacité de combustion élevée, une économie de carburant et un faible coût d'exploitation.
5. Installation rapide et économiser de l'espace
La chaudière et la machine auxiliaire sont une structure assemblée, avec un temps d'installation court et une petite occupation de l'espace.
6 .. Maintenance simple
(1) La boîte à fumée peut être facilement ouverte, le trou d'homme et le trou de main sont complètement installés, ce qui est pratique pour l'inspection interne et l'entretien de la chaudière
(2) Le dispositif antidéflagrant de queue a une fonction d'accès direct pour entrer dans le canal du four, ce qui est pratique pour l'inspection et l'entretien du four
Compagnie
Certificats
